A Siniat szakértők szerint a tetőterek beépítéséhez Nida Ogien Plus vagy Nida Twarda lapokat kellene használni.
Az alábbiakban két tetőtér beépítési módszert mutatunk be – párhuzamos és kereszt elrendezésű módszereket. Ismerd meg ezeket, ha gipszkarton lapokkal készülsz tetőteret beépíteni.
TETŐTÉR BEÉPÍTÉSI SZERKEZETEK NIDA OGIEN PLUS VAGY NIDA TWARDA LAPOKKAL
Tetőtér beépítése párhuzamos elrendezésű szerkezettel – szerkezettel kapcsolatos irányelvek
A párhuzamos elrendezés esetén a vázszerkezetet hidegen hajlított, horganyzott, 55 mm-es acélból készült Nida CD60 tartóprofilok és a rendszerhez tartozó rögzítő elemek alkotják.

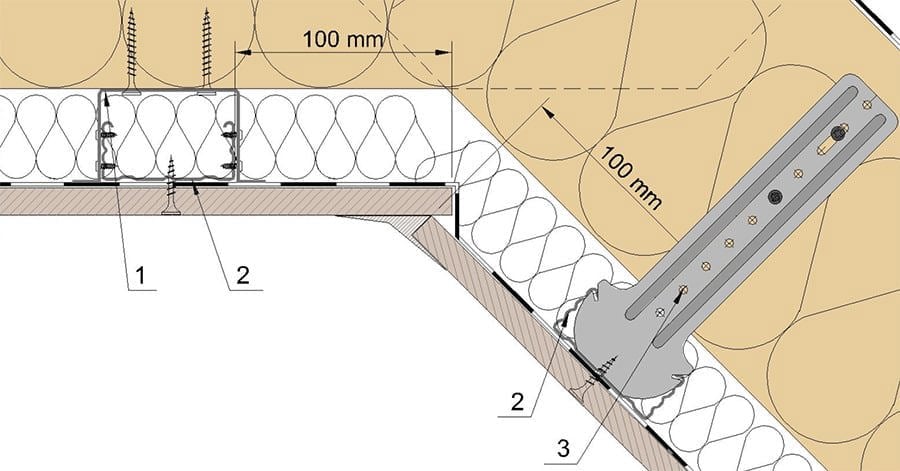

1.ábra Párhuzamos elrendezésű tetőbeépítés sémája. Rögzítéshez Nida ES 60 rögzítő elemek, vagy Nida WP 60 tetőtéri függesztők szolgálnak. (Leírás: 1- Nida ES 60 rögzítő elem, 2- Nida CD 60 tartóprofil, 3- Nida WP 60 függesztő)
A tartóprofilok merőlegesek a tető szarufáira, a tetőtér szerkezetéhez Nida WP 60 függesztő elemekkel, Nida ES 60 vagy Nida EL 60 rögzítő elemekkel rögzítik azokat. A profilok egymástól való maximális távolsága 400 mm legyen.
A függesztő típusa (Nida WA, Nida ES, Nida EL)** a felfüggesztés magasságához és a tetőtéri tartószerkezet típusához kerül kiválasztásra.** A tetőtér faszerkezetéhez Nida facsavarokkal rögzítik. A csavarok szerelési mélységének 5-ször nagyobbnak kell lennie, mint az átmérőjük, de nem lehet kisebb, mint 20 mm. Minden Nida rögzítő elemet min. 2 db csavarral kell a szarufához csavarozni.
A Nida CD tartóprofilokat belecsúsztatják a Nida UD 27 kerületi profilokba, majd Nida 6/40 típusú dübelekkel 1000mm-ként rögzítik a konstrukcióhoz. Következő lépés a burkolat elkészítése a javasolt Nida Ogien Plus (Nida lemezcsavarokkal rögzített), vagy Nida Twarda gipszrost lapokkal (Nida Twarda lemezcsavarokkal rögzített) **majd következik a megfelelő glettelő gipsz felhasználásával a felületkiegyenlítés **– minden egyes rendszerhez a hozzávaló dedikált termékkel. További információk a gipsz témájában a rendszerjellemzőkben olvashatók.
TETŐTÉR BEÉPÍTÉSE DUPLASOROS ELRENDEZÉSŰ SZERKEZETRE – SZERKEZETTEL KAPCSOLATOS IRÁNYELVEK
A duplasoros elrendezésű tetőtéri rendszer kétszintes szereléssel készül egymásra merőleges NIDA CD 60 tartó és főprofilokból, valamint a rendszerhez tartozó rögzítő elemekből.
2.ábra Duplasoros elrendezésű tetőtér beépítés sémája (Leírás: 1- Nida ES 60 rögzítő elem, 2- Nida CD 60 főprofil, 3- Nida CD 60 tartóprofil, 4- Nida LK 60 keresztösszekötő elem)
A Főprofilok a szarufával párhuzamosan helyezkednek el a rács felső szintjén, a tetőszerkezethez pedig Nida ES 60 vagy Nida EL 60 rögzítőkkel erősítik hozzá, 1000 mm-enkénti kiosztással.
A Nida ES 60 vagy Nida EL 60 elemek a tetőtér faszerkezetéhez facsavarokkal vannak rögzítve. A csavarok szerelési mélysége 5-ször nagyobb legyen, mint az átmérőjük, de nem lehet kisebb a minimális 20 mm-es értéknél. Minden Nida rögzítő elemet minimum két csavarral rögzítjük a szarufához.
A tartóprofilok a szarufára merőlegesen helyezkednek el, egymástól 400 mm-enkénti távolságra, a főprofilokhoz Nida LK 60 keresztösszekötőkkel rögzítik azokat.
A keresztösszekötők nem igényelnek mechanikus rögzítést. Az LK összekötő felülről van rácsúsztatva a főprofilokra. Míg az alsó tartóprofilt belepattintják a keresztösszekötőbe. Ferde síkú beépítés esetén a keresztösszekötőket csavarokkal lehet rögzíteni, biztosítva azokat, hogy ne csússzanak le a profilokról.
Következő lépésként történik a burkolás Nida Ogien Plus( gipszkarton lapokkal Nida lemezcsavarokkal) vagy Nida Twarda gipszrost lapokkal (Nida Twarda csavarokkal), majd a felületkiegyenlítés megfelelő glettelő gipszek felhasználásával – minden rendszerhez a hozzávaló dedikált termékkel. További információk a gipsz témájában a rendszerjellemzőkben olvashatók.
GIPSZKARTON BURKOLAT KIVITELEZÉSÉNEK ELVEI
| Nida burkolat típusa | Burkolat konfiguráció | Nida burkolat rétegszám | Nida lemezcsavar típusok | Távolság [mm] |
|---|---|---|---|---|
| Nida Ogień Plus DF típus | 1x12,5 mm | I réteg | Nida 3,5x25 mm | 170 |
| 1x15,0 mm | I réteg | Nida 3,5x25 mm | 170 | |
| 2x12,5 mm | I réteg | Nida 3,5x25 mm | 510 | |
| II réteg | Nida 3,5x35 mm | 170 | ||
| 2x15,0 mm | I réteg | Nida 3,5x25 mm | 510 | |
| II réteg | Nida 3,5x45 mm | 170 | ||
| 3x12,5 mm | I réteg | Nida 3,5x25 mm | 510 | |
| II réteg | Nida 3,5x35 mm | 510 | ||
| III réteg | Nida 3,5x55 mm | 170 |
1. Táblázat Tetőtér beépítés vízszintes és ferde elemei esetén a laprögzítés elvei
| Nida burkolat típusai Nida | Burkolat konfiguráció | Nida burkolat rétegszám | Nida Twarda lemezcsavar típusok | Távolság [mm] |
|---|---|---|---|---|
| Nida Twarda DEFH1IR típus | 1x12,5 mm | I réteg | Nida 3,9x35 mm | 170 |
| 2x12,5 mm | I réteg | Nida 3,9x35 mm | 510 | |
| II réteg | Nida 3,9x45 mm | 170 |
2. Táblázat. Tetőtér beépítés vízszintes és ferde elemei esetén a laprögzítés elvei
Nida OGIEN PLUS ÉPÍTÉSI RENDSZER – A RENDSZERHEZ TARTOZÓ TERMÉKEK
A Nida Ogien Plus fő, meghatározó eleme a Nida Ogien Plus gipszkarton lap, amely fő jellemzői a magas hőmérsékleteknek való ellenállás, valamint a kiemelkedő hangszigetelési paraméterek.
A fent említett lapon kívül a következő elemek tartoznak a rendszerhez:
- hézagolóés glettelő gipszek: Nida Start süllyesztett erősítőszalaggal és Nida Finisz, Nida Duo a süllyesztett erősítőszalaggal, Nida Planfix Fresh erősítőszalag nélkül vagy a Nida Pro glettelő massza erősítőszalaggal
- Nida lemezcsavarok
- üveggyapot erősítőszalag
- standard Nida profilok
Nida TWARDA ÉPÍTÉSI RENDSZER - A RENDSZERHEZ TARTOZÓ TERMÉKEK
Ennek a megoldásnak a fő, megkülönböztető eleme a Nida Twarda gipszrost lap, melyet a megnövelt ütésállóság, a nedvességgel, valamint a magas hőmérséklettel szembeni megnövelt ellenálló képesség jellemzik. A fent felsorolt tulajdonságokon kívül a Nida Twarda lapok megőrzik a hagyományos gipszkarton lapok olyan tulajdonságait, mint a könnyű megmunkálhatóság és vághatóság, egyszerű szerelés és szállítás.
A fent említett lapon kívül a rendszerhez tartozó termékek:
- Nida Hydromix kész glettelő massza, vagy opcionálisan Nida Planfix Fresh glettelő gipsz
- Nida lemezcsavarok
- üveggyapot, vagy papír erősítőszalag
- standard Nida profilok
